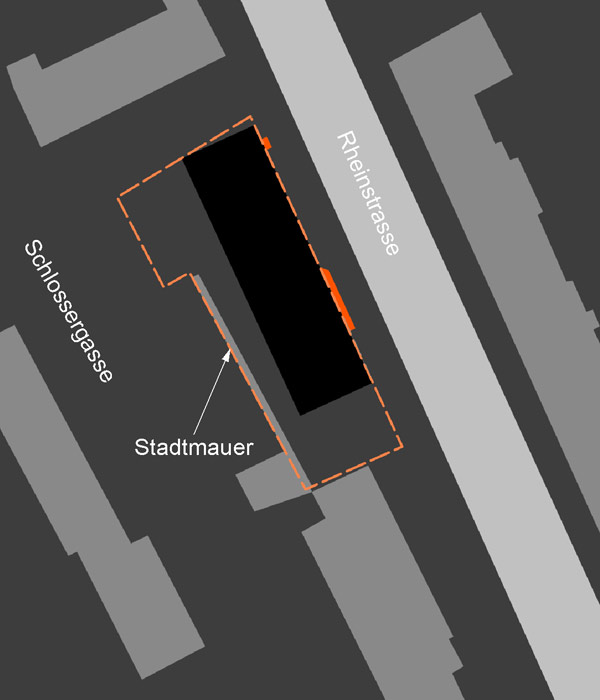

Entwurf/Konstruktion und Detaillierung für ein Büro- und Repräsentationsgebäude des Energieverlages (VWEW) mit derzeitigem Sitz in Frankfurt/Main. Die Lage des langgestreckten Bauplatzes könnte in einer Innenstadt gegensätzlicher nicht sein: zum Osten die 2spurige, laute, miefige, dreckige Rheinstrasse - nach Westen eine kleine verkehrsberuhigte Zone mit altem Baumbestand, historischer Stadtmauersubstanz und einfach entspannter Stimmung. (P.S: Grundrisse, Schnitte, Ansichten, Leitdetails, Fassadendetails - sprich alle Pläne gibt es ganz am Ende der Seite!)
Ziel des Gebäudeentwurfes ist eine passende, effiziente - aber prägnante, Antwort auf diese Faktoren! So ist die vergeschlagene Lösung charakterisiert durch die innere wie äußere Reflexion beider konträrer Seiten.

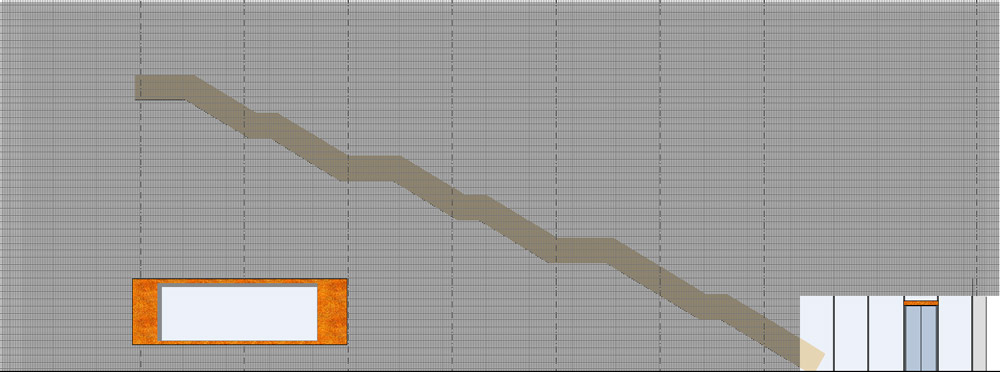

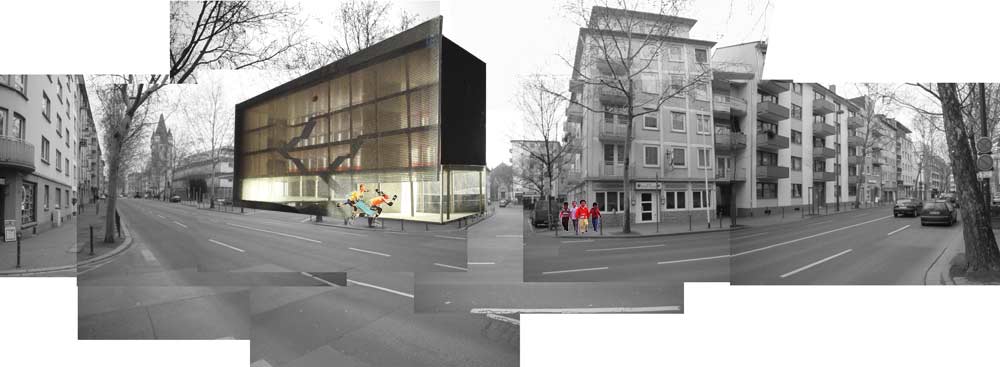

Die formale Ausprägung und innere Organisation des Gebäudes zur Rheinstrasse ist der Reduktion störender Faktoren (Lärm, Staub) bei gleichzeitig prägnanter und Identitätgebender Erscheinung unterworfen. Feines Metallgewebe ( GKD-Omega), Schallschutzglas (Isolar Neutralux Premium) und dahinterliegender, einläufiger - 3geschossiger Treppenraum filtern die Ereignisse auf der Strasse und werden aus den auschliesslich zur ruhigen Seite orientierten Büroeinheiten nur mehr als Hintergrundflimmern wahrgenommen. Gezielte Einschnitte in der Gewebeschicht lassen Eingang und Auskragenden Showroom als maßgebliche Elemente sichtbar werden. Diese bewusste Informationsreduktion verbessert die Wahrnehmung aus dem Auto/Bus und ermöglicht eine Wiedererkennung/Erinnerung im Informationsstream.

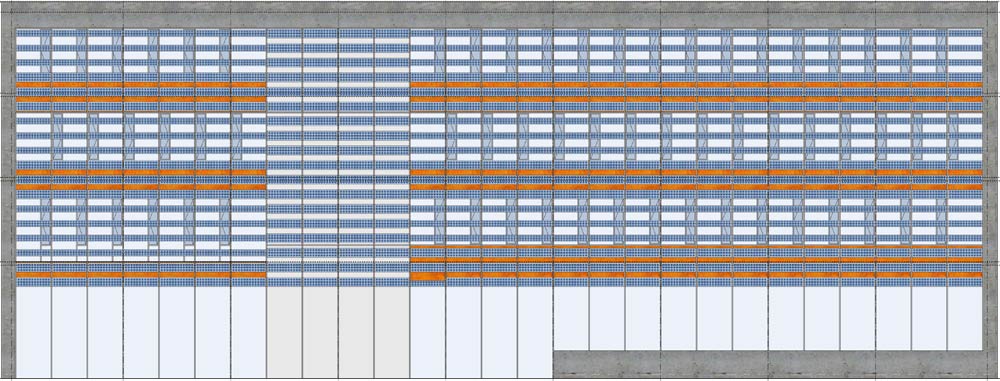

Ebenso pragmatisch ist die Fassade der anderen Seite ausgebildet. Eine Trennung in Funktionen Wetterschutz/Wärmeschutz (Pfosten-Riegel Konstruktion) und Sonnenschutz (PV-Glaslamellen) macht eine saubere+schnelle Ausführung und Konstruktion erst möglich. Die Lamellen (Colt Shadovoltaic) sind individuell vom Innenraum steuerbar und erzeugen als Teil des Energiekonzeptes über die integrierten Photovoltaikzellen den Strom zum Betrieb einer Grundwasser-Wärmepumpe (Rheinnähe!)
Als erster direkter Berührungspunkt des Gebäudes mit dem Besucher gilt dem Eingang, dem Hereinkommen besondere Aufmerksamkeit. Ein orange hinterleuchtetes Band an Boden und Decke verbindet Showroom und Eingang und visualisiert damit ihre, für den Besucher wichtige, Zusammengehörigkeit. Mehrfach gefaltet begleitet das Band den Besucher vom Eingang, an Aufzug/Treppe/Empfang vorbei zum sich vollkommen aus dem Band entfaltendem, wiederum durch die Fassade tretendem Showroom.
Energieverlag
Typ: Konstruktion/Entwurf
Jahr: 2004/05
Zeit: 2 Semester mit: Florian Thein
Zeit: 2 Semester mit: Florian Thein
Entwurf
Die formale Ausprägung und innere Organisation des Gebäudes zur Rheinstrasse ist der Reduktion störender Faktoren (Lärm, Staub) bei gleichzeitig prägnanter und Identitätgebender Erscheinung unterworfen. Feines Metallgewebe ( GKD-Omega), Schallschutzglas (Isolar Neutralux Premium) und dahinterliegender, einläufiger - 3geschossiger Treppenraum filtern die Ereignisse auf der Strasse und werden aus den auschliesslich zur ruhigen Seite orientierten Büroeinheiten nur mehr als Hintergrundflimmern wahrgenommen. Gezielte Einschnitte in der Gewebeschicht lassen Eingang und Auskragenden Showroom als maßgebliche Elemente sichtbar werden. Diese bewusste Informationsreduktion verbessert die Wahrnehmung aus dem Auto/Bus und ermöglicht eine Wiedererkennung/Erinnerung im Informationsstream.

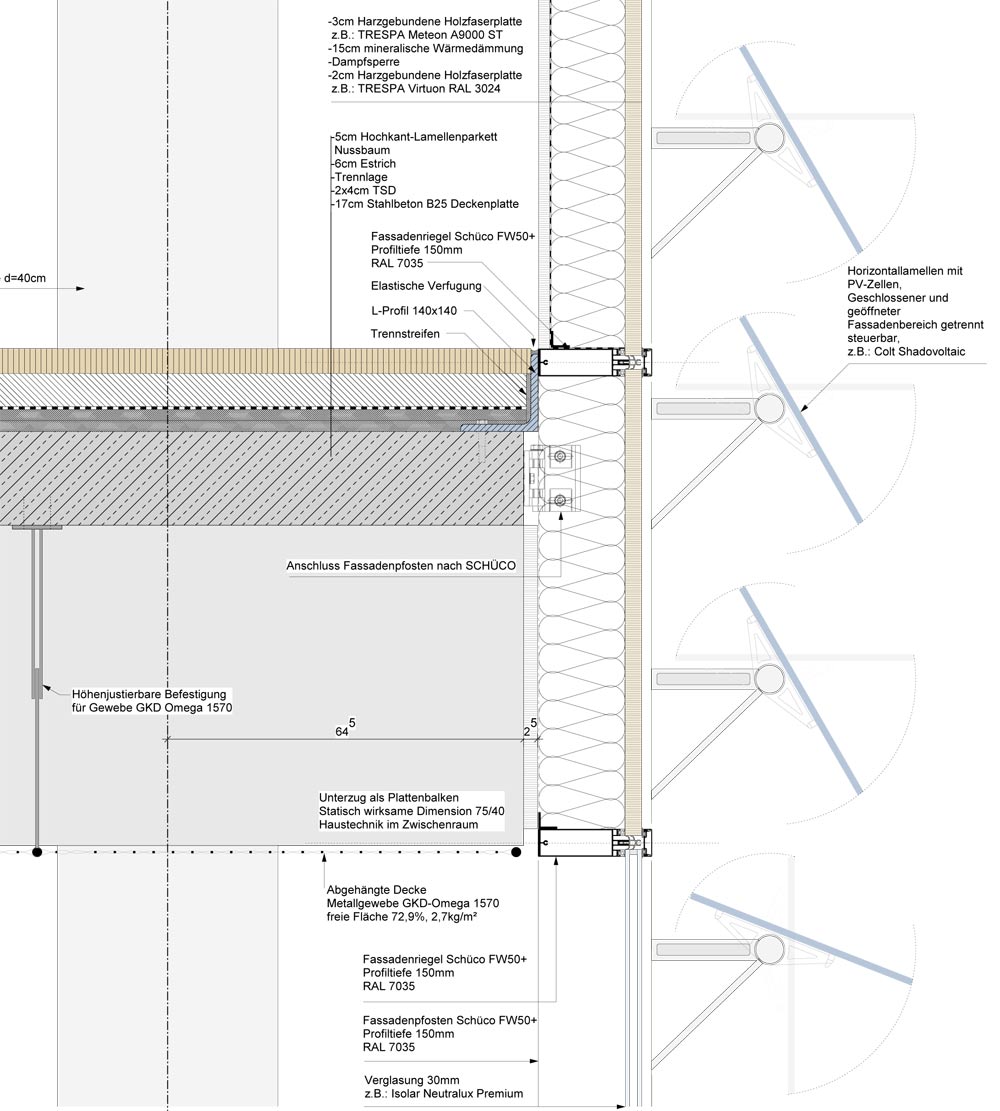

Ebenso pragmatisch ist die Fassade der anderen Seite ausgebildet. Eine Trennung in Funktionen Wetterschutz/Wärmeschutz (Pfosten-Riegel Konstruktion) und Sonnenschutz (PV-Glaslamellen) macht eine saubere+schnelle Ausführung und Konstruktion erst möglich. Die Lamellen (Colt Shadovoltaic) sind individuell vom Innenraum steuerbar und erzeugen als Teil des Energiekonzeptes über die integrierten Photovoltaikzellen den Strom zum Betrieb einer Grundwasser-Wärmepumpe (Rheinnähe!)
Eingang/Showroom
Als erster direkter Berührungspunkt des Gebäudes mit dem Besucher gilt dem Eingang, dem Hereinkommen besondere Aufmerksamkeit. Ein orange hinterleuchtetes Band an Boden und Decke verbindet Showroom und Eingang und visualisiert damit ihre, für den Besucher wichtige, Zusammengehörigkeit. Mehrfach gefaltet begleitet das Band den Besucher vom Eingang, an Aufzug/Treppe/Empfang vorbei zum sich vollkommen aus dem Band entfaltendem, wiederum durch die Fassade tretendem Showroom.
Grundrisse/Schnitte/Ansichten M 1:100
- EG.pdf + 33.5kb
- KG.pdf + 34.7kb
- 1og.pdf + 87.4kb
- 2og.pdf + 80.5kb
- 3og.pdf + 83.8kb
- Ansicht Rheinstrasse.pdf + 45.4kb
- Ansicht Schlossergasse.pdf + 147.3kb
- Längsschnitt.pdf +
- Querschnitt.pdf + 70.5kb

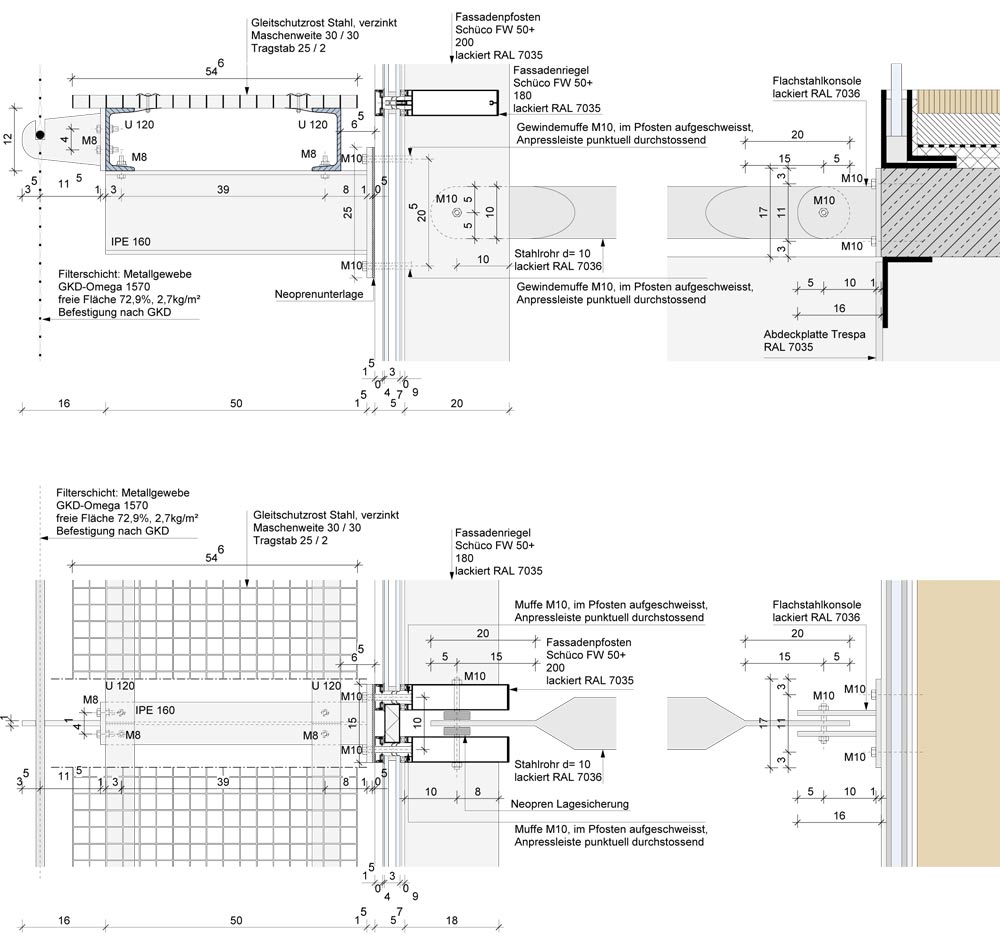

Gewebefassade(Rheinstr.)/Lamellenfassade(Schlosserg.) M 1:20
- FassadenschnittRheinstrasse1.pdf + 99.7kb
- FassadenschnittRheinstrasse2.pdf + 93.0kb
- TeilansichtRheinstrasse1.pdf + 26.7kb
- TeilansichtRheinstrasse2.pdf + 11.1kb
- FassadenschnittSchlossergasse1.pdf + 116.9kb
- FassadenschnittSchlossergasse2.pdf + 108.2kb
- TeilansichtSchlossergasse1.pdf + 13.7kb
- TeilansichtSchlossergasse2.pdf + 30.5kb
Leitdetails M 1:5
- Attika1.pdf + 37.6kb
- Attika2.pdf + 77.5kb
- BodenplatteWand1.pdf + 83.2kb
- BodenplatteWand2.pdf + 92.6kb
- FusspunktFassade1.pdf + 123.1kb
- FusspunktFassade2.pdf + 129.8kb
- Gewebefassade.pdf + 45.9kb
- Lamellenfassade.pdf + 54.2kb
- HorizontalEcke.pdf + 28.6kb
- HorizontalFenster.pdf + 24.6kb

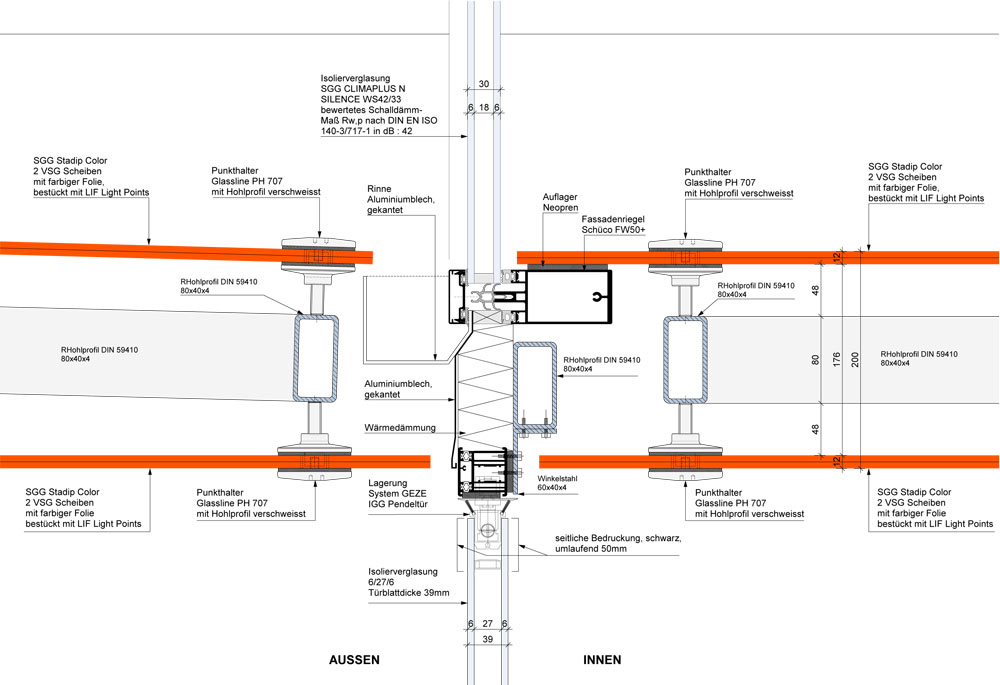

Spezialdetails Eingang
